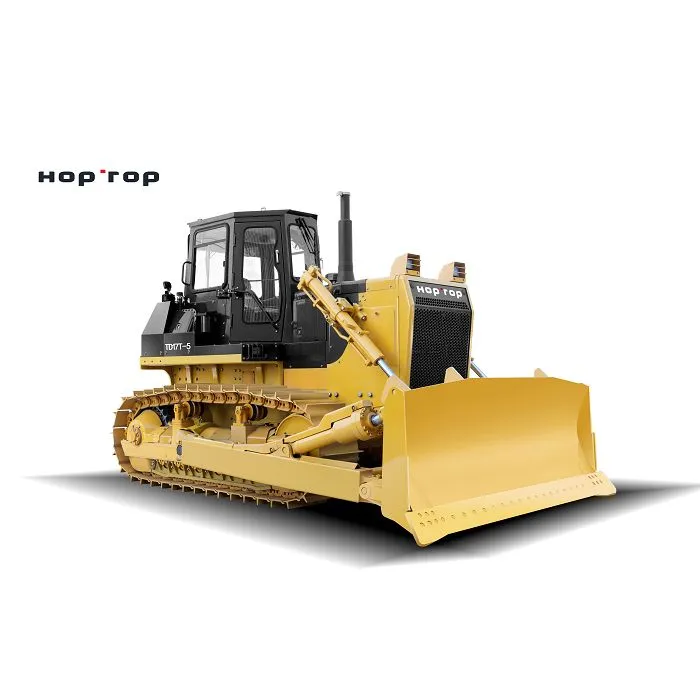

Pásový buldozér štandardného typu s výkonom 160 k

Pásový buldozér štandardného typu s výkonom 160 k

Model motora: Weichai WD10G178E25
Čistý výkon (kW/HP): 120/160
Kapacita na hrniec (m3): 4,5 (priama sklopná čepeľ); 5 (čepel v tvare U); 4,4 (uhlová čepeľ)
Prevádzková hmotnosť (kg): 17000

Zaslať požiadavku

Na stiahnutie

Popis

TD17T-5 BULDOZÉR

product-1486-989

Vlastnosti

Napájací systém

● Namontované motory Weichai WD10G178E25 sa vyznačujú vysokým výkonom, jednoduchou údržbou, vysokou účinnosťou spaľovania a spĺňajú emisné normy China-II.

● Vysoký výkon, spoľahlivosť, hospodárnosť, nízka hlučnosť a ďalšie prednosti.

● Palivové systémy využívajú technológiu mechanického tlakového vstrekovania s nízkou spotrebou paliva.
● Palivové nádrže s objemom 315 l by mohli poskytnúť dlhú dobu práce, skrátiť časy plnenia paliva, ušetriť čas a náklady, a tým vytvoriť vyššiu hodnotu.

Systém pohonu

● Pohodlné ovládanie, vyšší výkon a efektívnosť výroby sú dosiahnuté vďaka riadiacemu systému s hydraulickým posilňovačom a prevodovke s planétovým radením a povinným mazaním.

● Trojprvkové hydraulické meniče krútiaceho momentu s jednopólovým jednofázovým majú jednoduchú a spoľahlivú konštrukciu, ako aj zlepšenú prispôsobivosť. Okrem toho by mohol plynulo prenášať výkon na hnaciu sústavu, účinne chrániť tento systém a tak zlepšovať komfort jazdy s buldozérom.

● Koncový pohon využíva špirálové kužeľové prevody, redukciu stupňa I a typ mazania rozstrekovaním.

● Riadiace spojky sú mokrého typu, viaclamelové stláčanie pružín, hydraulické odbrzďovanie a ručno-hydraulické ovládanie. Brzdy riadenia sú mokrého typu, s plávajúcim pásom a s hydraulickým posilňovačom.

Technické špecifikácie

MOTOR	Model a typ	Shangchai SC11CB184G2B1/Weichai WD10G178E25; vodou chladené, in-line, 4-priame vstrekovanie zdvihom
	Menovitý výkon	120 kW
	Počet valcov	6-126 x 130 mm (otvor x zdvih)
	Zdvih piestu	9.726 L
	Min. spotreba paliva	214 g/kW·h
	Maximálny krútiaci moment	765 Nm pri 1300 ot./min

MOC PRENOS SYSTÉM	Menič krútiaceho momentu	3-prvok, 1 fáza, 1 fáza
	Prenos	Planétová prevodovka, viackotúčová spojka, radenie pod zaťažením, nútené mazanie
	Hlavný pohon	Špirálový kužeľový prevod, rozstrekovacie mazanie, jednostupňové zníženie otáčok
	Spojka riadenia	Mokré, viackotúčové, pružinové, hydraulicky oddelené, hydraulické ovládanie
	Riadiaca brzda	Mokrý, plávajúci pás, nožná brzda s hydraulickým posilňovačom
	Posledná jazda	2-stupňové zníženie rýchlosti čelného ozubeného kolesa, rozstrekovacie mazanie

CESTOVANIE RÝCHLOSŤ	Výbava	1	2	3
	Vpred	0~3,29 km/h	0~5,82 km/h	0~9,63 km/h
	Obrátené	0~4,28 km/h	0~7,59 km/h	0~12,53 km/h

PODVOZOK SYSTÉM	Typ	Striekaný lúč, zavesená konštrukcia ekvalizéra
	Nosné valčeky	2 na každej strane
	Pásové valce	6 na každej strane
	Typ stopy	Zmontovaný, jednoplášťový
	Šírka topánok	510 mm
	Smola	203,2 mm

HYDRAULICKÉ SYSTÉM	Maximálny tlak	14 MPa
	Typ čerpadla	Zubové čerpadlo
	Vypúšťanie	243 l/min
	Vŕtanie pracovného valca × č.	110 mm × 2

BLADE	Typ čepele	Rovný sklon	Uhol	Polo-U čepeľ
	Kapacita driemania	4.5 m3	4.3 m3	5.0 m3
	Účinnosť (teoretická hodnota 40 m)	225 m3/h	225 m3/h	250 m3/h
	Šírka čepele	3388 mm	3970 mm	3556 mm
	Výška čepele	1149 mm	1040 mm	1120 mm
	Maximálny pokles pod zem	540 mm	540 mm	530 mm
	Maximálne nastavenie sklonu	400 mm	-	400 mm
